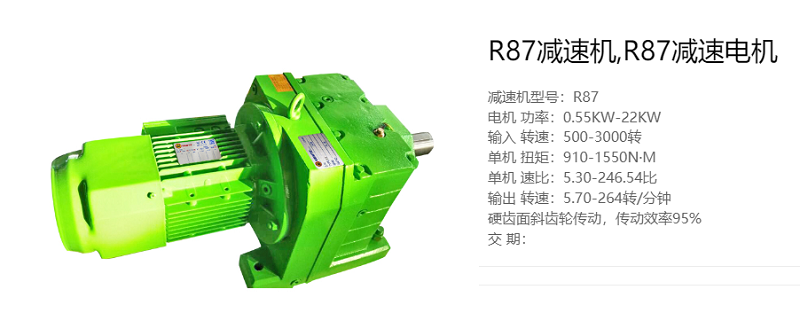

R87R57-580-ST13028*8-M1減速機詳解

R87R57：R代表斜齒輪硬齒面減速機系列。87 和 57 是兩個不同規格的機型號，這種雙機型號表示該減速機是由 R87 和 R57 兩個減速機組合而成，具有更大的傳動比范圍和更高的承載能力

580：傳動比，意味著輸入軸轉 580 圈，輸出軸轉 1 圈，通過這樣的減速比將電機的高轉速轉化為適合負載設備的低轉速，同時增大扭矩

ST13028*8：為電機的規格特殊代碼。涉及電機的尺寸、性能參數或繞組規格等具體信息

M1：表示安裝方式為電機水平放置，減速機底部朝下

工作原理

基于斜齒輪傳動原理，動力從電機輸入到減速機的輸入軸，輸入軸上的斜齒輪與輸出軸上的斜齒輪相互嚙合。由于 R87R57 這種組合式減速機內部有多級齒輪傳動，經過多個齒輪副的嚙合傳動，實現了將輸入軸的高轉速按照 580 的減速比轉換為輸出軸的低轉速，同時根據功率守恒原理，扭矩得到相應增大，以滿足負載設備對轉速和扭矩的需求

技術參數

功率范圍：R系列減速機基本型功率范圍一般為0.18～160kW

扭矩范圍：R 系列基本型扭矩范圍通常為85～18000Nm

效率：R 系列減速機的 R/R 組合平均效率一般為 85%

輸入轉速：通常適配電機的轉速，一般電機在 50Hz 電源下，2極電機同步轉速為3000轉 / 分鐘，4極電機同步轉速為1500轉/分鐘等，實際運行轉速略低于同步轉速

輸出轉速：若輸入轉速為1500轉/分鐘，根據減速比580計算，輸出轉速約為2.59轉/分鐘

產品特點

結構緊湊：采用整體式鑄造箱體，小偏置輸出，能最大限度利用箱體空間，使設備的安裝布局更加靈活

傳動效率高：選用優質鍛鋼材料，齒輪表面經過高頻熱處理，經過精密加工，確保軸平行度和定位精度，傳動效率較高

承載能力強：高強度的材料和合理的結構設計，使其能承受較大的徑向載荷，可應對各種復雜的工作負載

運行平穩噪音低：斜齒輪傳動本身具有傳動平穩、噪音小的特點，再加上精密的制造工藝，運行時產生的噪音較低

應用場景

化工行業：在攪拌反應釜、物料輸送泵等設備中，用于將電機的高速旋轉轉換為適合攪拌槳或泵的低轉速、高扭矩運動，確保物料的充分?jǐn)嚢韬头€(wěn)定輸送

鋼鐵冶金行業：如在高爐上料系統、軋鋼機的傳動裝置中，可提供大扭矩輸出，滿足設備對重載、低速傳動的需求，保證生產過程的穩定運行

紡織行業：用于紡織機的羅拉傳動、卷繞機構等，精確控制轉速和扭矩，保證紡織品的質量和生產效率

物流輸送行業：在皮帶輸送機、鏈?zhǔn)捷斔蜋C(jī)等設備中，將電機動力轉化為合適的轉速和扭矩，實現物料的平穩、高效輸送

瓦瑪特傳動專業生產制造四大系列減速機等減速機電機產品，如有選型，采購需要?dú)g迎咨詢瓦瑪特技術人員或進入瓦瑪特官網選購。http://www.liusuantong.com.cn/
